편위수정

1. 편위수정

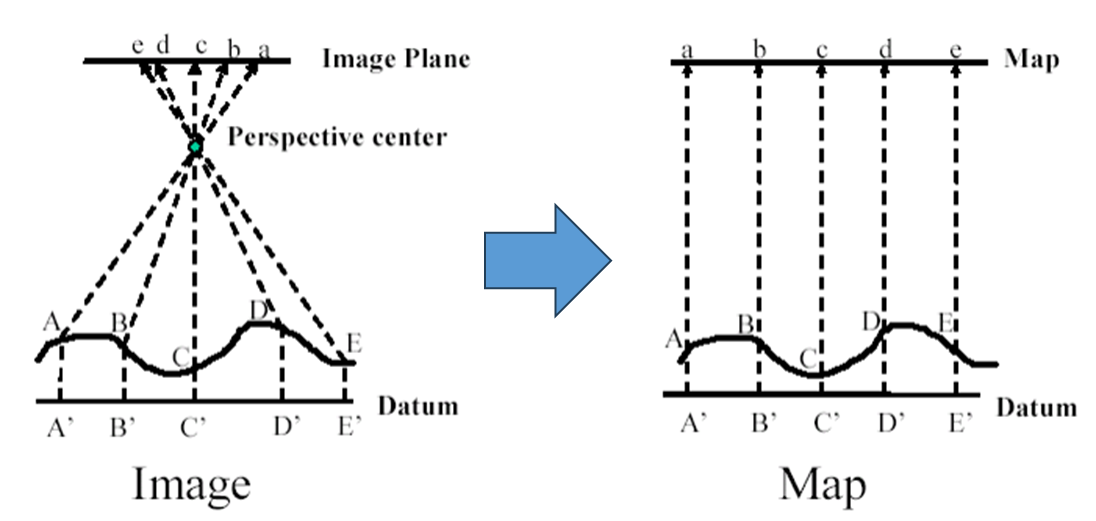

촬영당시의 경사와 축척을 바로 수정하여 축척을 통일하고 변위가 없는 연속 사진으로 수정하는 작업으로써, 기계적 방법을 행할 경우 편위 수정기가 사용되며, 이는 자료에서 오류를 제거하는 기법으로서 항공사진이나 원격탐측자료 혹은 아날로그 지도를 보정하는 데 이용된다.





1) 편위수정의 절차

비 정렬된 이미지의 수직시차 보정 즉, 편위수정(Rectification)은 사진측량분야에서 오랫동안 다루어 오던 문제로 컴퓨터 비전방식이 빠른 처리속도와 자동화에 초점이 맞추어져 있다면, 사진측량방식에서는 정확도와 정밀도 확보에 목적을 두고 있다.

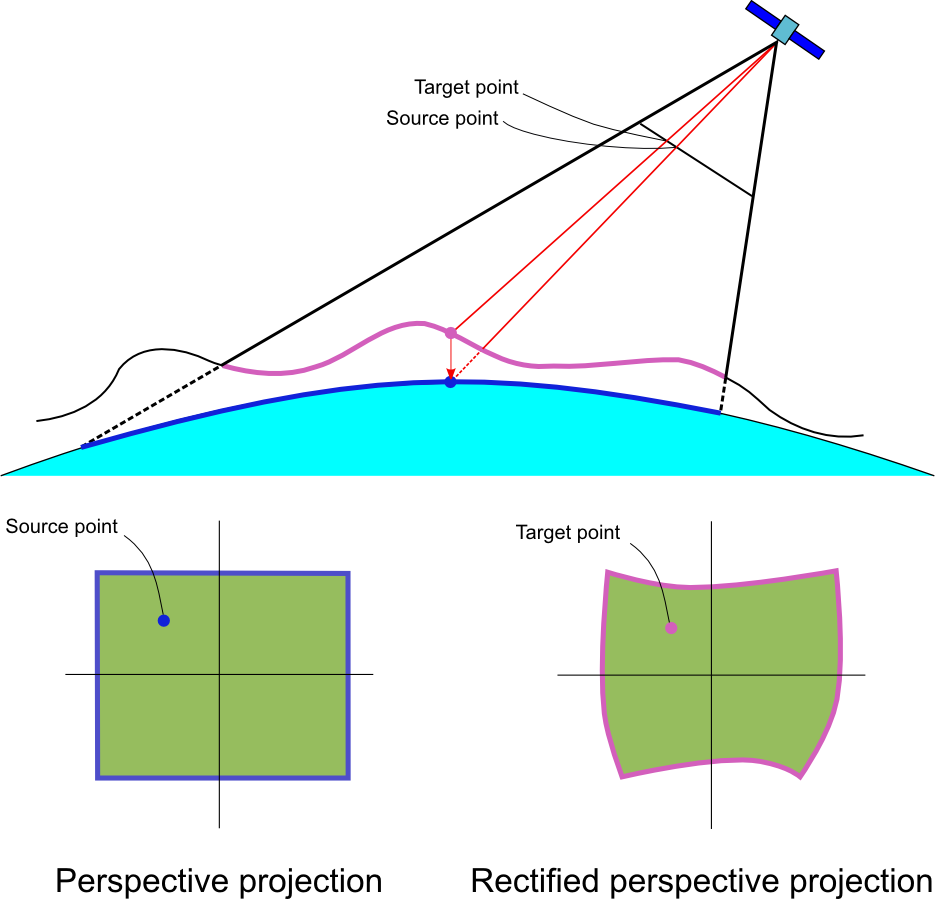

항공사진의 편위 수정(retification)은 이미지를 지리적 좌표계에 맞게 정확하게 조정하는 과정입니다. 다양한 방법이 있지만, 일반적으로는 지점들 간의 대응 관계를 설정하여 진행됩니다. 아래는 항공사진 편위수정을 위한 기본적인 단계입니다

지점 선택: 항공사진과 실제 지형의 특정 지점을 식별하고 선택합니다. 이 지점들은 좌표가 이미 알려진 지점이어야 합니다.

좌표 수집: 선택한 지점들의 정확한 지리적 좌표를 수집합니다. GPS나 지리 정보 시스템(GIS) 데이터를 사용하여 이 정보를 얻을 수 있습니다.

이미지와 좌표 연결: 선택한 지점들을 항공사진 상의 대응하는 위치에 표시합니다. 이를 통해 이미지와 좌표 간의 연결이 이루어집니다.

변환 모델 적용: 이제 이미지와 좌표 간의 대응 관계를 설명하는 변환 모델을 적용합니다. 주로 선형 변환, 다항식 변환 등이 사용됩니다.

평가 및 보정: 설정한 지점들을 기반으로 편위 수정을 수행하고, 결과를 평가하여 보정 작업을 진행합니다. 필요한 경우 보정을 반복하면서 정확도를 향상시킵니다.

최종적으로 얻은 편위 수정된 항공사진을 지리 정보 시스템이나 지도 제작 등에 활용합니다.



2) 편위수정 변환 모델의 종류

위 수정은 다양한 방법과 종류가 있습니다. 몇 가지 주요한 편위 수정 종류는 다음과 같습니다:

선형 변환 (Linear Transformation): 항공사진이나 지도의 전반적인 크기와 방향을 조절하기 위해 사용됩니다. 이 방법은 평행 이동, 회전, 축척 변환 등을 통해 조정될 수 있습니다.

다항식 변환 (Polynomial Transformation): 다항식 함수를 사용하여 편위를 수정합니다. 주로 고차 다항식이 사용되며, 더 복잡한 변환을 수행할 수 있습니다.

점 대 대 편위 수정 (Point-to-Point Georeferencing): 특정 지점들 간의 대응 관계를 사용하여 편위를 조정합니다. 이 때, 수작업으로 지점을 선택하고 대응시키는 방법이 사용될 수 있습니다.

영상 기반 편위 수정 (Image-Based Georeferencing): 항공사진이나 위성 사진 내에서 특징점이나 지형의 특징을 자동으로 감지하고, 이를 기반으로 편위를 수정하는 방법입니다.

이러한 방법들은 각각의 상황과 데이터 유형에 따라 선택되며, 자동화된 방법과 수동 방법을 조합하여 사용될 수 있습니다.
