해저면 영상조사

1. 해저면영상조사

 "해저면영상조사"란 사이드스캔소나(Side Scan Sonar)를 사용하여 해저면의 형태, 물체 등을 음영으로 표현한 영상정보를 취득하는 것을 말한다.



1) 사이드스캔소나

"사이드스캔소나"란 장비의 양 측면에서 음파를 송수신하고 해저면에 반사되어 돌아온 음파의 세기를 측정하여 해저면 모습을 묘사하는 음영 영상을 취득하는 장비를 말한다.



2) 해저면영상도



"해저면영상도"란 사이드스캔소나로 취득한 음영 영상을 모자이크 매핑(Mosaic Mapping)을 통해 도면으로 제작한 것을 말한다.



2. 해저면영상조사 절차



1) 해저면영상조사 계획



① 조사목적, 조사해역의 표층퇴적물, 수심을 고려하여 고정식, 예인(曳引)식 등 적합한 조사장비 운용 방법 선정

② 측선은 조사목적, 조사해역의 수심, 장비 성능을 고려하여 설정



2) 해저면영상조사 방법

① 최적의 해저면영상을 취득할 수 있도록 선박의 속도, 예인체(Towfish)의 수중고도, 이득제어값(Gain), 시간가변이득제어값(TVG) 등을 적정하게 설정해야 한다.

② 조사해역의 특성을 고려한 적정 장비설정을 위해 시험조사를 수행할 수 있다.

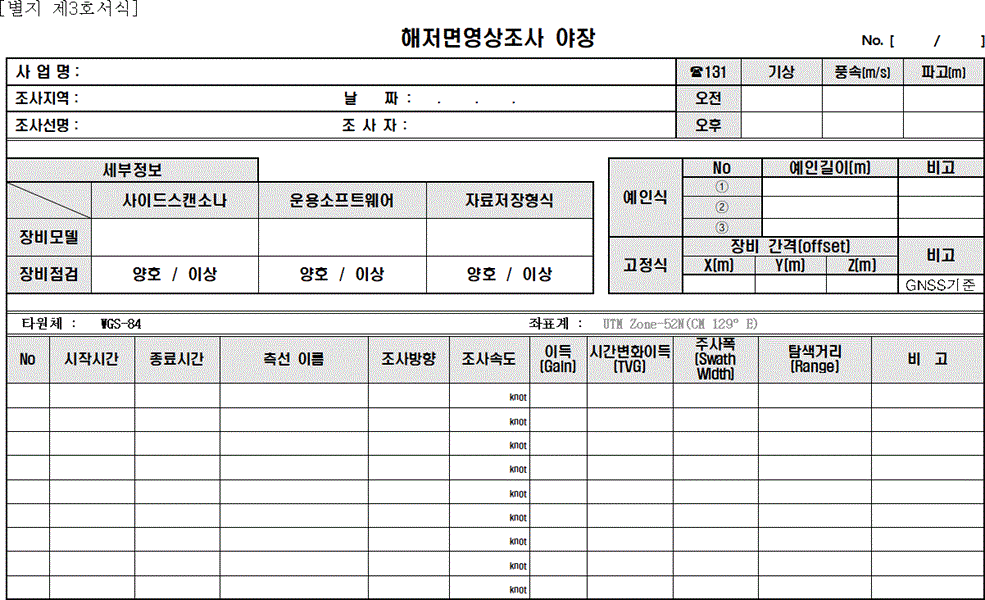

③ 별지 제3호서식 해저면영상조사 야장을 작성해야 한다.





3) 해저면영상조사 자료처리

해저면영상조사의 자료처리는 다음 각 호의 사항을 수행해야 한다.



① 이득회수(利得回收)

수중에서의 음파는 산란이나 흡수 등에 의해 매우 낮은 음압 값을 가진다. 최초 취득된 탄성파탐사 자료에서 전반적인 미약한 신호보강을 위해 이득회수과정을 거치면 보다 품질이 향상된 탐사 단면도를 얻을 수 있다.



② 경사거리 보정

경사거리보정은 시간 순으로 기록된 해저 면 반사 음압 값을 tow-fish로 부터의 거리에 따른 음압 값으로 바꾸어준다.



③ GNSS 보정

정밀한 해저영상의 생성을 위해서는 예인선 및 tow-fish의 정확한 위치가 기준이 되어야 함은 물론이며 스캔 소나 예인체(Towfish)는 연구선의 후미에서 케이블을 이용해 일정거리 이격된 상태에서 영상을 획득하기 때문에 DGPS 좌표 기록과 거리 오차 인 레이백(Layback)에 대한 보정도 수행한다.



④ 속도 보정

속도보정은 예인선의 선속 등에 의한 영상의 일그러짐을 보정한다.



⑤ 영상처리 보정

사이드 스캔 소나 예인체는 탐사 시에 트랜듀서로부터 예인체의 진행 방향과 수직 방향으로 방사형의 신호를 송수신하기 때문에, 직하방 신호와 외각부의 신호 세기의 차이가 발생한다. 이러한 신호 세기 차이에 의한 영상 왜곡은 TVG(Time Varied Gain) 값을 조정하여 보정 한다.



⑥ 모자이크 매핑

자료의 보정을 마친 음압 값은 각 음압 값의 위치로 매핑(mapping)하여 모자이크 영상으로 시각화한다.



4) 해저면영상조사 성과



① 성과물은 해저면영상자료, 야장, 해저면영상도 등으로 정리하며, 해저면영상자료는 원시자료, 처리자료, 최종자료로 구분해야 한다.



② 해저면영상도에서 확인되는 지형이나 물체의 종류를 구별하는 경우 수심측량자료와 비교ㆍ분석해야 한다.
